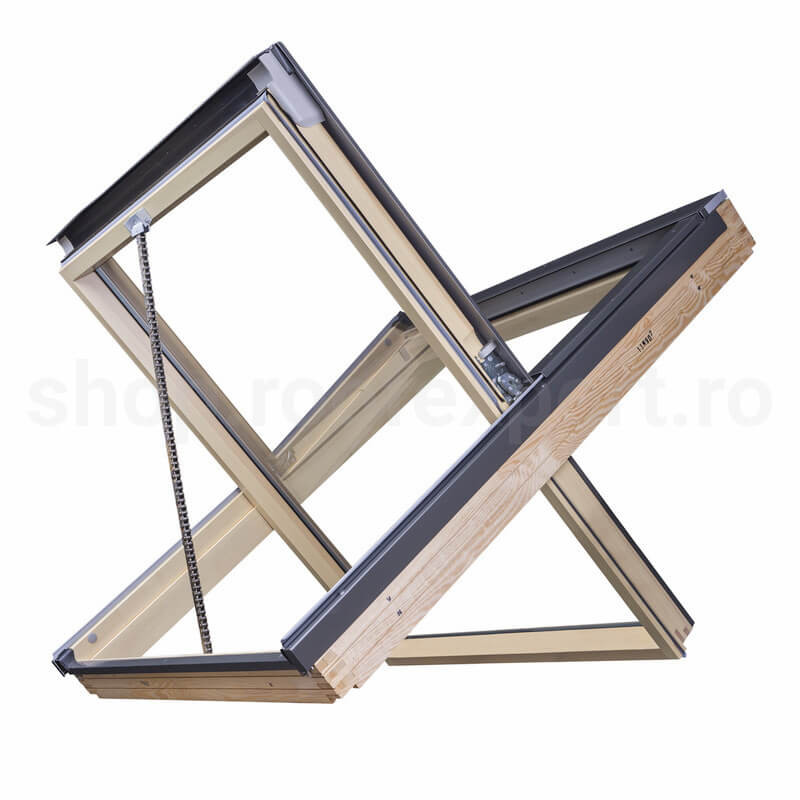

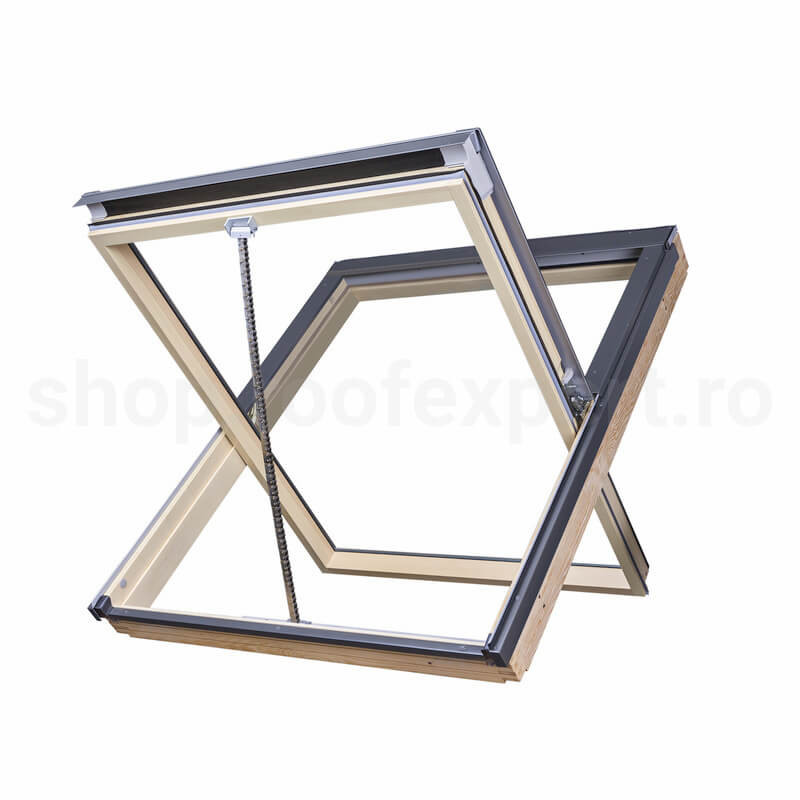

Fereastra de evacuare a fumului FAKRO FSR P1
Fereastra de evacuare a fumului FAKRO FSR P1 - Se utilizeaza in scopul extragerii fumului si a gazelor de ardere in caz de incendiu.
Caracteristici:
- Permit ventilarea zilnica a incaperilor
- Sunt disponibile in versiunea standard cu geam P1
- Ferestrele FSR cu dimensiunea de 134x140cm asigura o suprafata utila de desfumare de 1mp

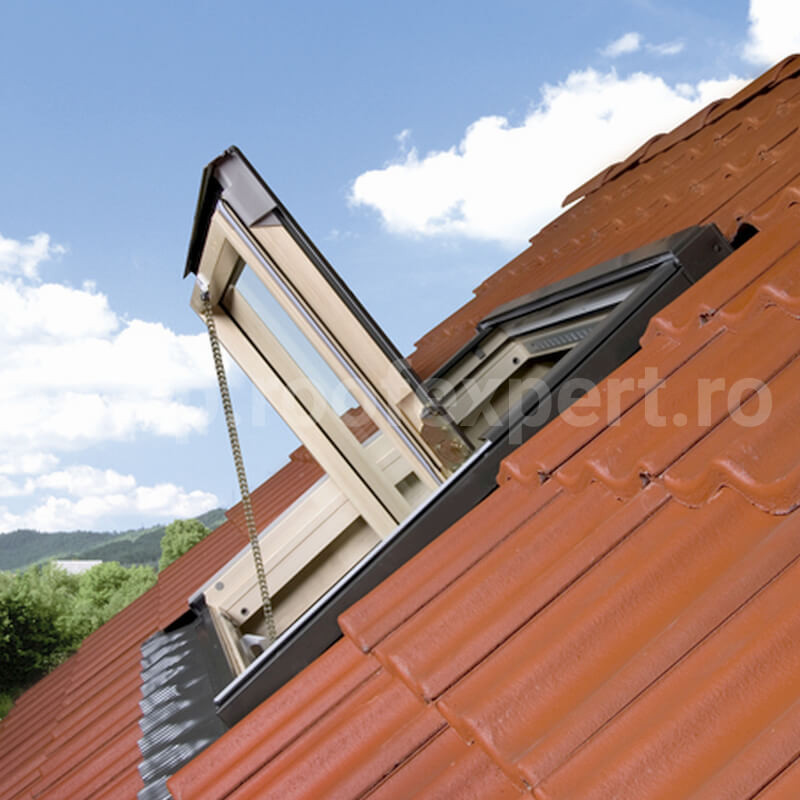

- Se monteaza astfel incat marginea superioara a ferestrei deschise sa fie sub nivelul coamei
- Ferestrele FSR sunt echipate cu un singur motor de 24V iar montajul acestora se face pe acoperisuri cu panta cuprinsa intre 15° si 90° impreuna cu ramele standard
- Certificate in conformitate cu prevederile normei EN 12101-2: RE 1000 (+1000); SL 500; T(00); B 300
- Unghiul maxim de deschidere a cercevelei: 90°, in 60 de secunde
- Fabricate din lemn de pin de cea mai buna calitate, stratificat si impregnate in vid
- Disponibile in culoarea naturala a lemnului
- 5 ANI GARANTIE pentru ferestre
ATENTIE! Punerea in functiune a sistemului trebuie facuta de catre firme autorizate. Sistemele de desfumare trebuie verificate obligatoriu de o societate autorizata, periodic, conform normelor in vigoare.

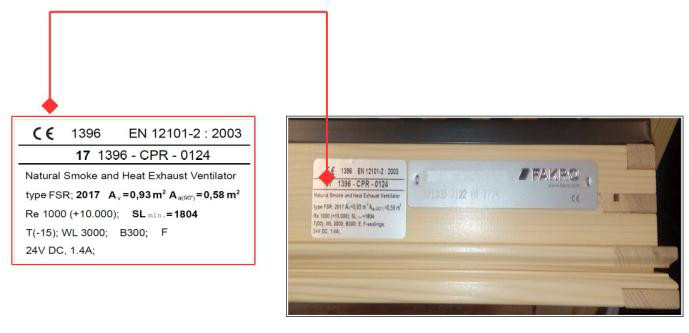

Parametrii de ventilare pentru fiecare dimensiune a ferestrei de evacuare a fumului pot fi gasiti pe o placuta suplimentara amplasata langa placuta de identificare utilizata la fiecare fereastra de mansarda.
Suprafata de ventilare este calculata pentru cazul deschiderii complete (la un unghi de 90 grade).
Functionarea sistemului de desfumare
Fumul care inunda imediat caile de evacuare in timpul unui incendiu, prezinta o amenintare serioasa la viata si sanatatea oamenilor. Decesul este cauzat mai rapid de fumul si gazele otravitoare decat de temperaturile ridicate sau de foc. Peste 90% din victimele cauzate de incendiu, inainte de a fi arse, mor asfixiate. Intr-o cladire cuprinsa de flacari, pe linga victime, fumul si gazele fierbinti provoaca si pierderi materiale semnificative. Utilizind sistemul potrivit de evacuare a fumului si a gazelor fierbinti, pericolele si daunele provocate pot fi mult diminuate. Fereastra de evacuare a fumului FAKRO FSR operata prin intermediul unei centrale actionate de senzori de fum si dispozitive de comanda manuala formeaza un sistem de desfumare prin tiraj natural. Acest sistem a fost conceput pentru a fi utilizat in primul rand pe acoperisul inclinat al cladirilor publice cu diferite destinatii: cazare, birouri, invatamant, spitale, etc. Se monteaza in principal in casa scarii.

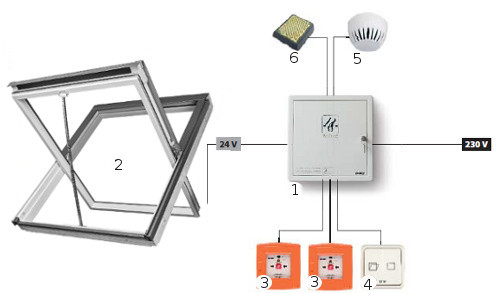

Alcatuirea sistemului de desfumare:
Cod | Denumire dispozitiv | Cablu utilizat |
1. RZN 4404K | Centrala cu acumulator pentru operarea a doua ferestre | cablu electric (2 x 1,5mm²) |
1. RZN 4408K | Centrala cu acumulator pentru operarea a 4 ferestre | cablu electric (3 x 2,5mm²) |
2. FSR P1 | Fereastra de desfumare | cablu electric (3 x 1 mm²) |
3. RT 45 | Dispozitiv comanda prioritara | cablu electric (5 x 1 mm²) |
4. LP 1 | Comutator ptr. ventilare zilnica | cablu electric (3 x 1 mm²) |
5.OSD 23 | Senzor de fum si temperatura | cablu electric (2 x 1 mm²) |
6. ZRD | Senzor de ploaie | cablu electric (2 x 1 mm²) |
Dupa ce un senzor de fum detecteaza focul, va trimite imediat un semnal catre centrala, iar aceasta va deschide fereastra. Daca incendiul este observat de catre o persoana inaintea senzorului, fereastra de desfumare va putea fi deschisa manual prin apasarea dispozitivului de comanda prioritara RT 45. Fereastra de desfumare poate fi utilizata si pentru pentru aerisirea zilnica prin intermediul panoului LP1. In acest caz, dupa expirarea timpului programat pentru aerisire, fereastra se va deschide automat. Daca se conecteaza la centrala si un senzor de ploaie, acesta va comanda inchiderea automata a ferestrei in caz de precipitatii. In caz de incendiu insa, semnalul primit de la senzorul de ploaie este ignorat. In caz de incendiu ferestrele de evacuare a fumului (desfumare) pot fi deschise manual sau automat, in scopul extragerii fumului si gazelor de ardere. Pe linga faptul ca se asigura astfel conditiile de de evacuare a cladirii de catre persoanele civile si actiunea pompierilor poate fi mai rapida.
